卷筒電纜

一、產品電壓等級：0.6/1KV。

二、產品用途：卷筒電纜應用于卷簡機、運輸機械及輸送機，卷筒電纜也可在拖鏈系統中用作卷簡和拖曳電纜。卷筒電纜隨拖軸或其它類似裝置的導向進行收展運動。卷筒電纜可安裝在干燥或潮濕的室內環境中，也可用于露天安裝。
產品采用標準：Q/321084 HL46-2021
 三、產品型號及名稱

四、 產品規格范圍：

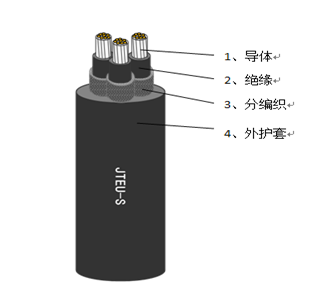

 五、產品結構圖：

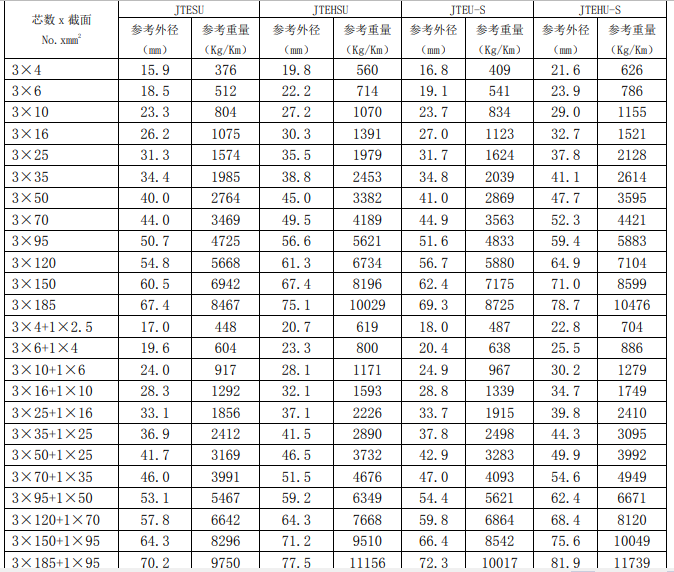

   六、產品結構尺寸參數：

七、產品結構及工藝特征：本產品突破傳統電纜的設計理念。   導體采用多股柔性鍍錫無氧銅絲絞制而成，絕緣采用高強度乙丙橡膠絕緣，采用帶橡膠絕緣的多網抗拉高彈性繩或多股黃麻繩作為內襯芯，纜芯以短距離絞距絞合而成，無包帶層，護套采用耐氣候高柔性氯丁橡膠材料，纜芯內部間隙通過在擠壓護套時橡膠流體注滿。

產品性能：具有耐油性， 耐磨性， 耐候性，耐彎曲卷繞、阻燃等性能，同時具有一定程度的抗拉及抗撕裂特性。

八、主要技術性能指標

1、導體20℃時直流電阻符合GB/T 3956標準規定；

2、絕緣電阻：

4、成品電纜能經受20000次往復運動的曲撓試驗；

5、電纜通過GB/T 18380.12規定的單根燃燒試驗

九、產品使用特性

1、使用工作環境溫度：-40℃-+90℃。

 2、電纜固定彎曲半徑不小于電纜外徑6倍（6D），電纜移動彎曲半徑不小于電纜外徑8-10倍（8-10D）。

十、安裝及使用注意事項

1、電纜安裝使用前應自由松馳，充分退扭消除應力，禁止從電纜卷中間抽拉電纜，應極力避免疊壓和扭結發生；

2、電纜應在允許載流量范圍內**運行，由于電纜多根并列敷設時允許截流量降低，所以要用電纜并列校正系數進行校正，得出正常情況下允許截流量；

3、電纜敷設或使用時如果彎曲過度，易使電纜外護層和絕緣受到損壞，產生裂紋，降低機械強度，影響電纜的使用壽命，故此電纜敷設或運行時電纜的彎曲半徑不小于電纜直徑的6倍；

4、每周要對使用中的電纜進行一次巡視檢查，發現異?，F(xiàn)象要及時處理，導電線芯長期工作溫度不應超過90℃。
